一、系统概述
隧道照明是保障高速隧道安全行车和运营的重要组成部分，隧道ＬＥＤ照明自适应节能控制系统对整个隧道的照明效果和电能消耗起着重要作用。隧道ＬＥＤ照明自适应节能控制系统是集照明节能、LED无极调光和远程智能监控管理于一体，主要由监控中心、集中器、隧道灯分组调光控制单元以及相关的控制软件等构成。考虑隧道的特殊情况和用户安装与维护的便捷需求，系统依据不同LED隧道灯在不同安装环境下的功率暨路面照度曲线和车流量信息，通过调整LED灯的输出功率来调节隧道内部的亮度值，采取分段照明控制的方式，对隧道内各段灯具进行独立分组控制， 在保证行车安全的前提下，实现最大限度的节能。

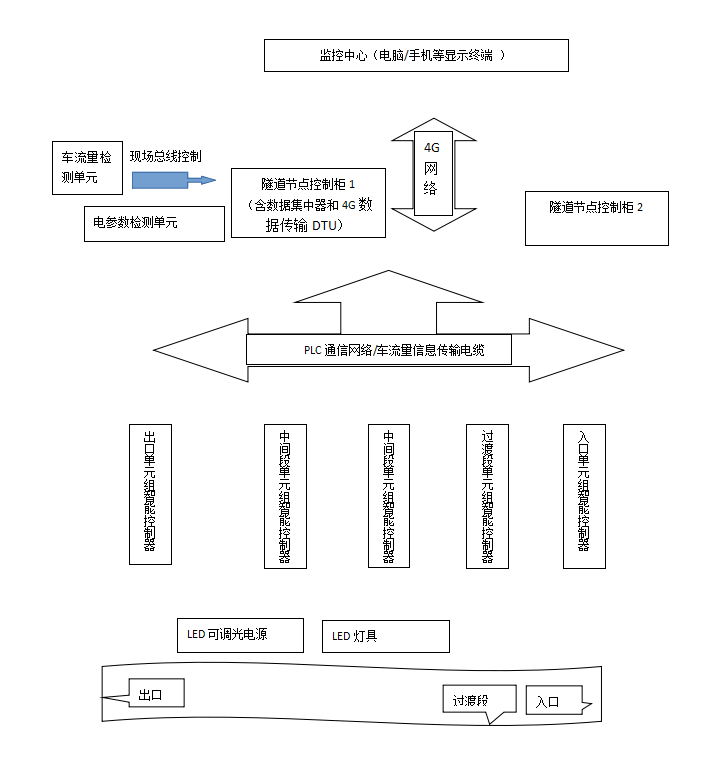

二、系统框图

三、系统功能
1.智能控制
对所辖LED灯实施单灯（单元组）或多组以上不同组合方式的控制，控制内容包括控制内容包括保障安全最低照明、‘黑洞白洞’视觉差功率补偿照明分布可变、应急与异常情况100%等功率照明、分时段分模式多种控制方式。

2.分段亮度调节
对隧道出口段、入口段、隧道内过渡段、隧道内部进行分段设置，自动进行分段照明控制。

3.车流量检测
系统实时检测隧道车流量，自动调节照明亮度, 按需照明与节能降耗。
4.智能监测
隧道灯具及设备的电流、电压、功率等数据检测，终端在线、离线、故障状态监测，实现系统故障智能分析。
5.故障报警
灯具故障、终端故障、线缆故障、断电、断路、短路、异常开箱、线缆、设备状态异常等系统异常实时报警；车流量检测仪状态异常实时报警；上位机、微信、短信多种报警方式。
6.报表分析
系统运行数据、监测数据、操作数据的报表输出、导出；照明设备数据分析、图表分析。

四、控制策略

策略1
系统通过不同时段功率照度分布预置参数和车流量的信息，发出亮度调节命令，自动调整灯具电源的输出电流，改变ＬＥＤ隧道灯的亮度或者工作状态，以满足隧道照明要求。

策略2
隧道内无任何车辆行驶的情况下，考虑到安全因素和最大化节能两方面因素，即保证提供最低应急或意外情况照明，并且最大程度降低照明耗电，LED隧道灯启动安全最低照明模式，运行在最低功率状态下，如功率可选择在10%—20%之间。

策略3
隧道内有车辆进出和在隧道内行驶时，根据洞内外光强差值，在隧道内按相应的降功率变化曲线开启照明。白天补偿进入时的‘黑洞’视觉差和驶出的‘白洞’视觉差，隧道照明功率分布曲线为浴盆形状；夜间补偿进入时的‘白洞’视觉差和驶出的‘黑洞’视觉差，隧道照明功率分布曲线为拱顶形状。

策略4
当车流量传感器感应到有车辆即将驶入隧道，自动提前启动‘黑洞白洞’视觉差功率补偿照明分布可变模式，降功率变化曲线照明模式可以即时全程启动，或根据隧道长度与车辆行进预估位置顺序开启照明。

策略5
一旦检测到后面无车辆跟进，则将车辆后面的降功率变化照明逐渐调整为安全最低照明。

策略6
为保证行车安全，调光系统在调节隧道亮度时，采用分级调光控制方式，分步逐级达到目标亮度，以避免因亮度突然变化而产生不安全因素。
策略7
系统既可对单个的照明灯进行单控也可对区域照明进行群控，控制策略可随时根据实际情况进行修正。

策略8
系统使用方式根据远程参数设定可以自动切换，以适应不同区域，不同车流量场景、不同安全等级要求的现场环境。


五、系统通信

集中控制器与上位机数据中心的通信采用4G网络传输；单元组之间的通信传输采用PLC电力线载波通信；车流检测传感器为现场控制箱提供控制信号，前级控制箱可为后级控制箱提供控制信号，从而实现整体控制。


六、运营安全

1.行车的安全性
为保障行车的安全，系统根据隧道驾驶安全性需求分析，通过黑洞白洞补偿功率分布可变照明，即可提高驾驶员视线的适应性，也可保障最低安全照明；当行驶车辆在隧道内出现故障停车时，在全功率照明延时时段以外为降功率照明状态，当有车辆驶入隧道后全功率照明重新开启，确保行车的安全性。

2.车流量检测的可靠性
为保证车流量信息检测的可靠性，系统在隧道入口处安装两套车流量检测设备，当工作状态中的检测设备发生故障时，系统立即启动另一台设备，保证车流量信息检测准确无误。同时，系统将车流量检测设备故障信息实时上传，以便及时维修。

3.完善的应急处理能力
系统根据突发应急事件处理的需要，通过监控中心或手机可即刻停止使用降功率照明，100%恢复全功率照明。系统具备与隧道其它应急设备的智能联动能力，具备与其它功能平台的安全整合能力。


七、系统优势

优势1   真正实现“按需照明”
系统根据车流量变化进行调光，真正实现按需照明，达到节能减排的效果。


优势2  建立“一隧道一模型”
系统可根据不同隧道与用户的不同要求，建立具有针对性的智能调光模型，加强节能控制改造，确保隧道营运安全。

优势3  系统部署简单便捷
小区域用户单位，无须建设照明监控中心即可通过手机微信实现对隧道照明监控和运营管理。

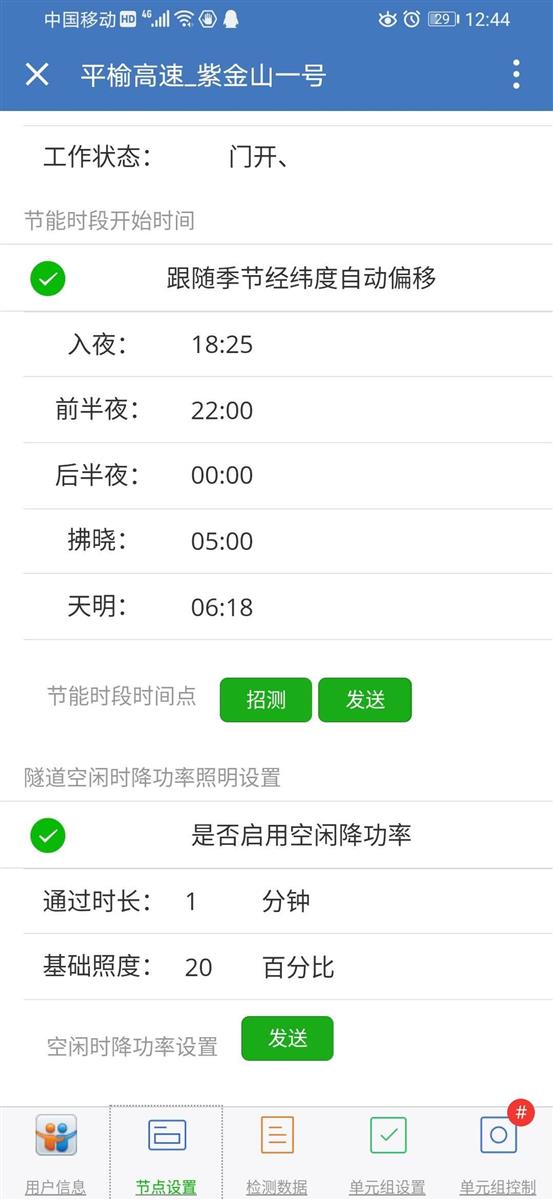

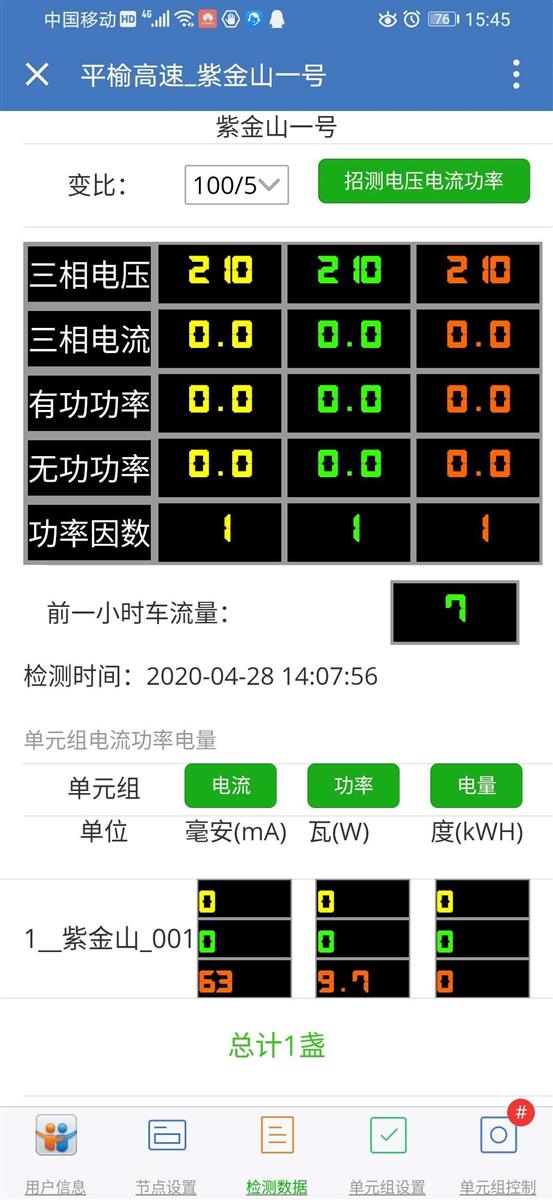

 手机微信控制界面


八、配套产品
1.隧道智能照明监控系统   2.隧道照明微信监控平台
3.智能数据集中器         4.车流检测传感器
