一、系统概述
随着城市建设的迅速发展，污水处理设施（包括市政污水管网、污水泵站及污水处理厂）也在不断增加。现阶段，对于污水处理泵站的控制扔停留在人工控制阶段，这样不仅降低了污水处理的效率和效果，而且在遇到特殊情况时无法及时发现并妥善处理，极易 引起处理设备损坏等现象。
如何实现泵站科学化、自动化管理是科学、高效、稳定的管理及运行污水处理泵站的重要基础，也是整个污水处理系统建设调度的重要组成部分。市政污水泵站远程控制系统是解决现阶段污水处理泵站管理弊端的重要手段。

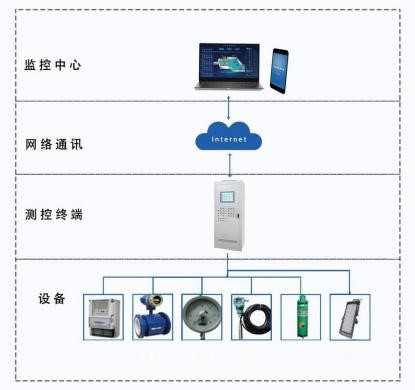

二、系统架构
1.控制：远程且自动控制格栅机以及泵阀的开关。
2.监测：实时监测设备运行状态以及流量，水位等数据信息。
3.报警：当发生异常，及时报警，确保及时维修或处理。
四、系统应用案例

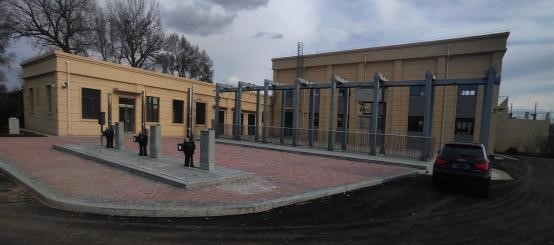

1.项目名称：大沙河提升泵站
2.项目组成
该项目主要由控制室和格栅房组成：
（1）控制室
控制室由管理平台、可通讯电力设备组成。采用 SIEMENS S7-300 系列 PLC 做为控制器，设 1 台上位监控机和一 台触摸屏通过工业以太网与控制器通讯，用于监控排水泵站内水池水位与排水泵站相关设备的运行状态及参数并及时反馈故障问题，且同时可远程控制格栅机以及泵阀的开关。

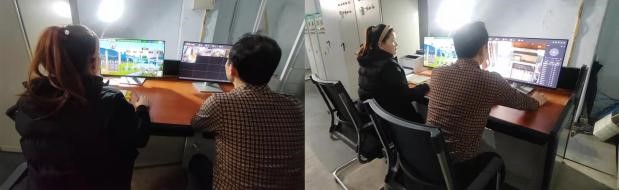

控制室

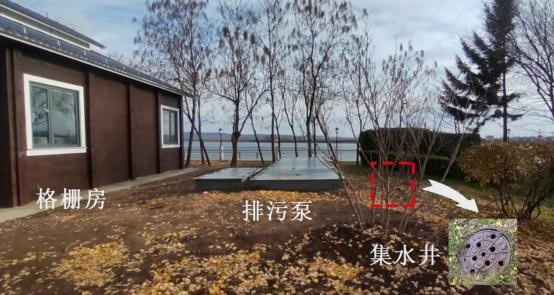

（2）格栅房
格栅房由格栅机、泵、可通讯电力设备、流量计、压力表组成。
污水进入排污池后，通过格栅机对水中漂浮物和杂质进行过滤后，池中水泵将污水提升水位后汇集到集水井中后统一输送到污水处理厂。

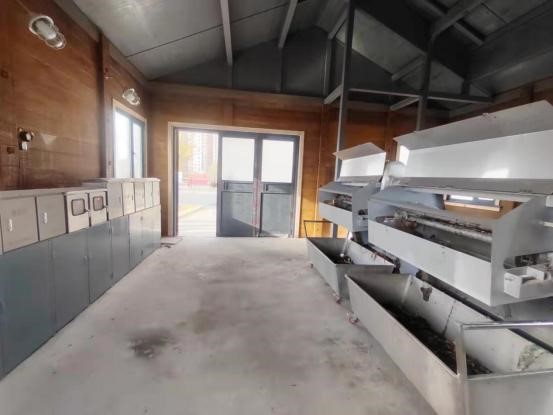

格栅房
格栅房内设有格栅机，控制柜，数据计量设备。 通过 I/O 柜采集数据后，将 数据信息传输到监控室的 PLC 柜中在通过平台显示。
