一、系统概述

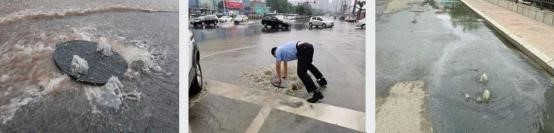

随着城市的发展，包括大暴雨在内的极端天气对城市排水系统建设提出了新的挑战。全国每年都会有因为外洪入城、外水托顶、应急保障不到位、暴雨等多种原因导致地下水无法及时排放而出现内涝的现象。尤其低洼地势点在内涝情形下易出现“井盖反涌”，“井盖反涌”不仅会污染生活环境，而且还会因积水过多引起“夜间灯杆漏电”、“水深处机动车抛锚”、“井盖移位”等现象，给居民的生活带来极大的安全隐患，甚至威胁居民的生命安全。因此市政管理部门需加强管理，尽量减少、杜绝事故的发生。





二 、  系统解决方案

排水流程

   系统通过检查井监测系统，实时监测井盖现场情况，当检查井出现异常时及时报警，信息上传给排水控制终端后，根据数据分析（亦可参考远程视频监控系统反映的现场状况）来实现排水的控制与管理，同时可自动关联泵站控制系统，根据提前设置好的数值参数，自动判断实现泵站自动控制。因而实现排水的全程智能化管理。

（一）检查井智能监测系统

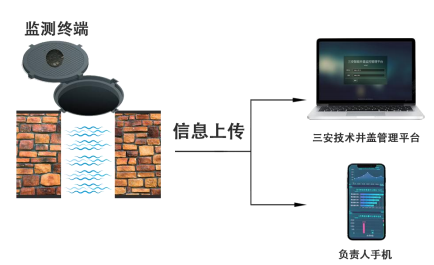

井盖监测系统
检查井智能监测系统由安装在检查井井盖下面的监测终端、 通讯网络和井盖 管理平台组成。监测终端可实时监测井下水位高度，并通过通讯网络上报云服务器。管理人员可通过电脑或智能手机等物联网客户端与检查井监测终端进行信息 交互。管理部门通过该系统可全局掌握排水管网的运行状况，及时发现异常并快 速做出处理，保障居民出行安全，为市政管理者指挥决策提供数据支持。

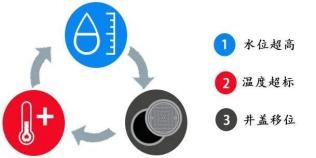

1. 监测终端功能描述





（1）井内水位监测

监测检查井井内水位实时变化状态，并可在超过设定值时产生报警。检查井监测终端根据预置的采集频率定时采集水位，按照预置的上报周期通过通讯网络进行数据发送。
（2）井盖温度监测
监测井盖下的温度，超过设定报警值即可产生报警，以防安全事故的发生。
（3）井盖移位监测
倾斜传感器内置，井盖打开或移动过程中发生的姿态倾斜持续超过预设的响 应时间即可产生报警。

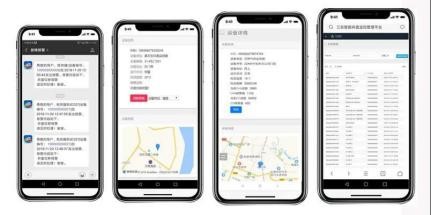

2.手机端管理平台

（1）检查井监测数据通过微信平台发送到用户手机，用户只需关注公司企业号，无需下载任何软件即可通过手机微信平台进行查看。系统在做到权限管理安全可靠的同时兼顾了应用的方便、快捷和实用。
（2）业务平台系统软件无需单独的手机Ａ Ｐ Ｐ软件，可通过手机浏览器登陆 系统软件，可在手机上完成所有的设置、接收、查询等功能操作，操作步骤方式与电脑上相同。


• 远程视频监控系统

通过在井盖附近安装 4G 监控装置，该监控装置可通过道路两边的路灯取电，确保实时有效工作状态。在接收到异常报警后，远程摄像头可代替人工巡检，通过监控第一时间查看到现场的状况，给出有效的解决方式。
(三)联动水泵控制的终端

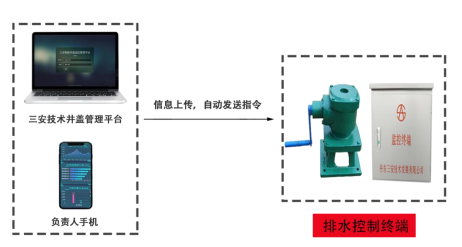

排水控制系统

所谓“联动”是当发送一条控制指令即可启动其它相关设备。例如当地下井水位已经超标时，根据水位数据可实现水泵自动开关，同时可根据水位数据设置自动开启水泵数量。
例如：
（1）水位达到警戒线， 自动开启 2 个排水泵。
（2）水位线超出 0.5 米， 自动开启所有排水泵。

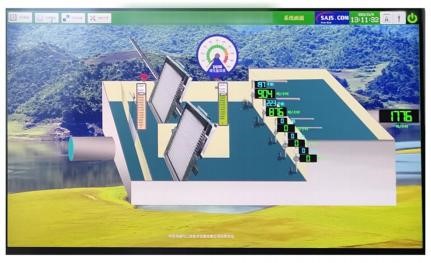

（四）泵站自动控制系统
系统可实现水泵的远程控制和自动控制。
（1）数据实时监测
管理员在监控中心通过监控软件实时监测各级泵的电流、 电压，泵房设备运行状态、故障状态，水池水位、出水压力等参数。
（2）自动控制、远程控制、本地手动控制三种水泵控制方式可切换
·自动控制方式：根据下级水池水位限值，自动控制本级水泵的开关，实现无人值守，同时降低能耗，减少资源浪费；
·远程控制：泵站管理处监控中心可以通过监控软件远程控制水泵的开关；
·本地控制：泵站管理人员可本地手动控制水泵的启停，便于检修时现场操作。

三、系统功能
1.利用水位检测传感器和物联网通讯技术，对低洼位置市政检查井下出现透水情况，第一时间启动报警；
2.雨季内涝时，连续检测低洼地势的水深，并上传到系统平台保存；
3.利用数据库和软件技术将各个低洼地势水深情况直观展示在 WEBGIS 电子地图上，对当年和往年的内涝期提供查询和数据分析支持，为城市排水改造提供数据支撑；
4.提供水深危险时警示功能，减少和避免事故的发生；
5.配套低洼位置的视频监控功能，掌控内涝时的现场动态；
6.在内涝时与排水水泵和启闭闸门联动，在低洼地势水位过高时，启动对应强排泵站的设备，排水缓解内涝。
