城市路灯数量较大，点多面广，运行周期长，路灯供电线路、电缆、路灯杆、灯源等设备时常会产生漏电现象，特别是在遇到暴雨、雷电、台风、地震等自然灾害时，道路积水、灯杆倒塌等因素都可能使路灯线缆漏电及灯杆带电，最为严重的是由于路灯线路老化、安装不规范等而导致的路灯线路漏电问题，路灯灯杆分布在城市的大街小巷，极易被人接触，尤其雨天漏电更加危险。如果路灯监控设施不具备漏电防护措施，将会使城市照明系统存在着极大的安全隐患，增加了事故的可能性。城市路灯漏电预警与防护系统可实现对城市照明设施的7x24小时连续监测，使管理人员能够准确掌握城市照明系统的在线监测数据和存在漏电安全隐患的线路，及时进行维护、检修、应急处理，避免线路带病运行，对于保证照明设施的安全运行具有很重要的作用。

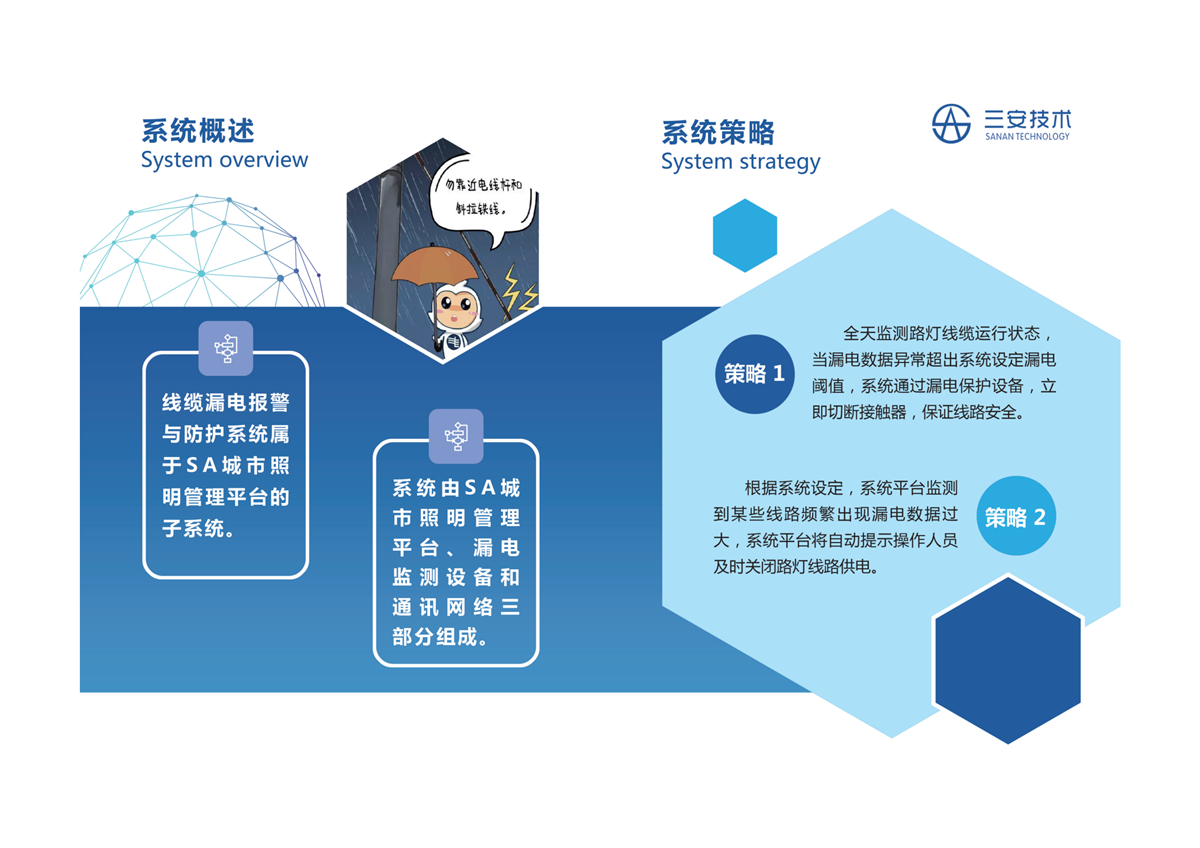

一、系统概述

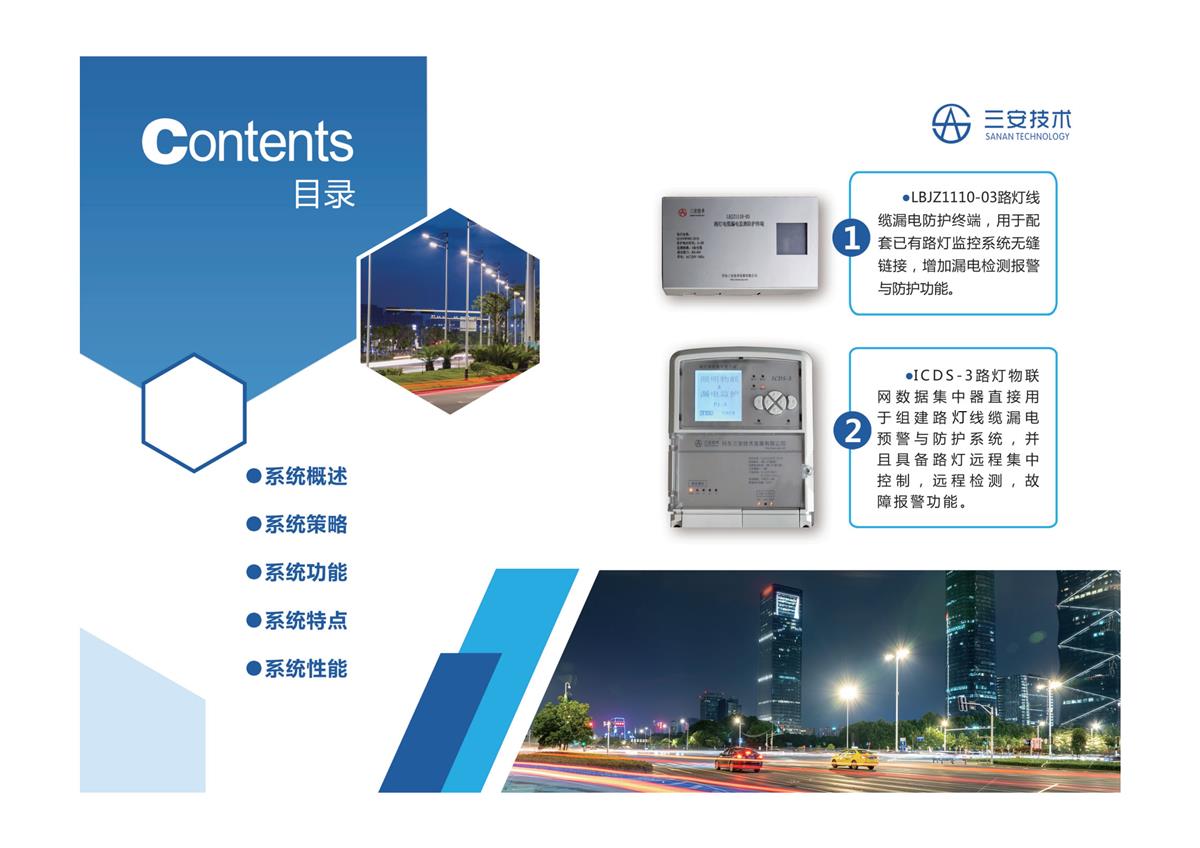

路灯电缆漏电报警与防护系统属于ＳＡ城市照明管理平台的子系统。系统由ＳＡ城市照明管理平台、漏电监测设备和通讯网络三部分组成。系统在现场控制箱内安装漏电监测设备（漏电检测报警远程终端、漏电防护设备、漏电流检测传感器），并通过4G与ＳＡ城市照明管理平台系统进行通讯，实现对漏电线路的预警与防护管理。
二、系统策略
策略1
在城市照明管理平台下建立路灯电缆漏电预警与防护子系统，系统24小时实时在线，全天候监测路灯线缆运行状态，巡测路灯线路漏电电流数据，当漏电数据异常或偏大的情况，超出系统设定漏电阈值，系统通过漏电保护设备，立即切断接触器，保证线路安全。
策略2
根据系统设定，当系统平台监测到某些线路频繁出现漏电数据过大，接近漏电越限状况，系统平台将自动提示操作人员及时关闭路灯线路供电，以防出现漏电现象，防患于未然。
三、系统功能
1.智能漏电监测
系统24小时实时在线，全天候监测输出线路漏电电流。
2. 智能漏电告警
系统发现漏电电流阈值超限时，即刻向监控中心及客户端发送与推送报警信息。
3.智能漏电保护
当漏电电流阈值超限时，系统将一秒钟内自动关闭该条线路电源，保证用电设施安全，避免产生人身伤害事故的发生。
4.远程控制
系统可远程预设漏电阈值、响应速度、自动分闸模式和告警模式，可根据需要远程恢复或取消告警、合闸、分闸以及停运等模式。
5.漏电查询
系统可实时生成线路的运行状态记录，保存于数据库可供查询；管理人员可以查看任意时段、任意线路的运行数据和任意时间节点上线路的运行状态。

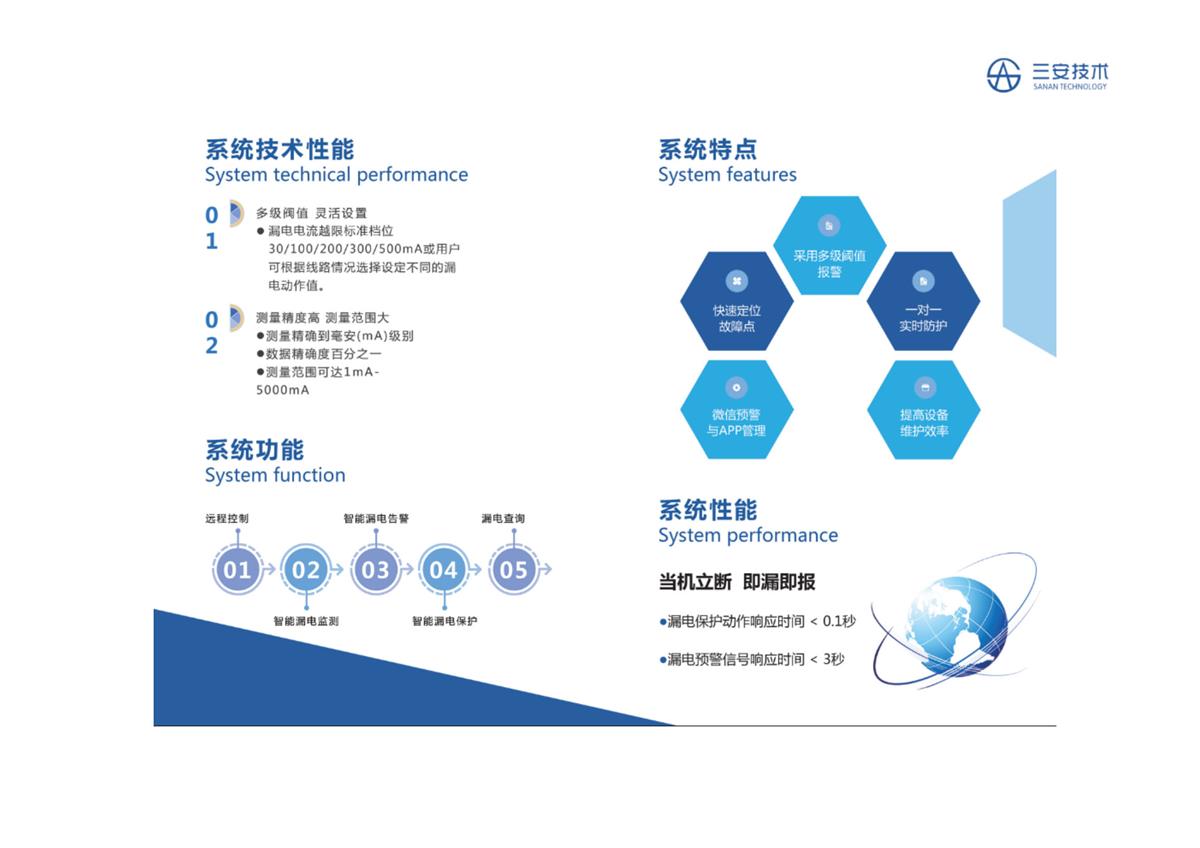

1.采用多级阈值报警
系统可设置监测线路的实时漏电报警电流阈值、线路漏电电流异常变化报警阈值。漏电电流越限档位在30mA—500mA区间内，可根据线路情况选择设定不同的漏电流动作数值。

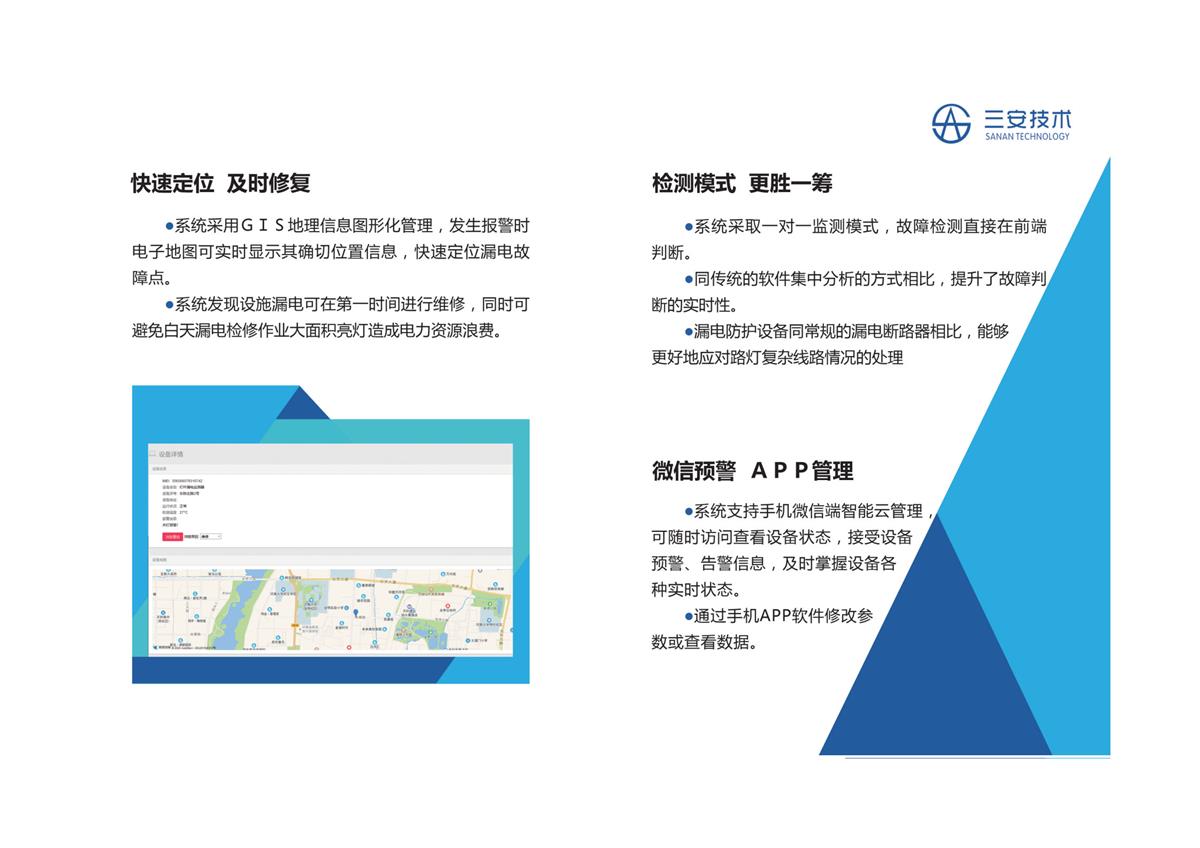

2.快速定位故障点
系统采用ＧＩＳ地理信息图形化管理，可精确了解到监测点的漏电状态，发生报警时电子地图可实时显示其确切位置信息，快速定位漏电故障点。
3.一对一实时防护
系统采取一对一监测模式，故障检测直接在前端判断，同传统的软件集中分析的方式相比，提升了故障判断的实时性。系统所采用的漏电防护设备同常规的漏电断路器比较，能够较好地应对路灯复杂线路情况的处理。
4.微信预警与APP管理
系统支持手机微信端智能云管理，可随时访问查看设备状态，接受设备预警、告警信息，及时掌握设备各种实时状态；手机APP管理系统具备通过APP操作的功能，可通过手机APP软件修改参数或查看数据。
5.提高设备维护效率
系统以自检模式代替人工定期巡检模式，发现设施漏电及时预警及时维修。同时，可避免白天漏电检修作业大面积亮灯造成电力资源浪费。
五、系统技术性能
1.漏电保护动作响应时间< 0.1S；
2.系统管理监控节点容量不少于9999个；
3.单点远程通讯响应时间< 8S；
4.系统数据查询响应时间< 5S；
5.系统报警可接收报警人数设置不少于20人；
6.用户管理：三级权限控制；
7.控制响应速度：单点控制，终端收到指令3秒内执行；
8.监控半径：有公网信号的地理位置皆可作为有效监控范围；
9.历史数据有效保存时间：硬盘空间允许的情况下，保留每年的历史数据，当硬盘空间不够时，可删除最早的历史数据；
10.网络查询支持功能：互联网上浏览监控数据、地图、图片等监控信息；
11.系统使用环境：winxp/win2003/win7/win8/win10。
