一、概述
SATX-04 DTU产品是丹东三安公司制造的物联网无线通讯产品。产品利用通讯运营商提供的2G/3G/4G无线网络服务,为客户终端设备和数据服务中心(平台)搭建起一条可靠的无线通信链路,客户基于该无线通信链路传输其业务数据。产品接口支持RS232串口。在满足数据传输同时支持设备监控及调试。所有产品均采用工业级设，支持宽温度工作范围。
二、产品定位

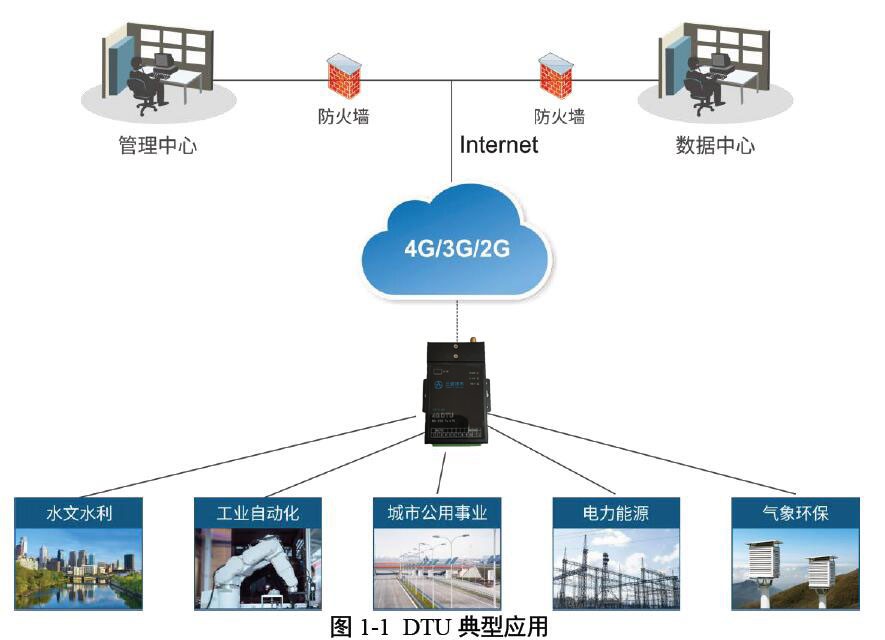

SATX-04 DTU定位用于连接公用网络监控管理终端子站组网，接收转发路灯监控系统主站控制命令数据，上传路灯监控子站节点运行数据与报警数据。。DTU在实际网络中的位置如图1-1所示
三、特色功能
- 本产品专门为路灯控制系统而特别研发，不同于市面主流DTU产品。为保证系统终端稳定运行，提高系统实时性，专门设计了相关协议及硬件电路部分。
- 为保证模块在极端天气下正常工作，模块设计有低温保护处理，可在-40℃~+85℃环境下正常运行。
- 可靠性方面具有：
- 定时复位、电源管理
- 终端软件守护：通讯模块与终端之间实时监测，相互发送心跳数据，监测DTU在线状态，当因运营端网络发生问题时，导致通讯模块离线或不稳定时，终端可自动进行复位重启、重上电操作，重新驻网连接。以适应网络变化。
- 集成路灯监控系统专用协议，以提高通讯效率，保证实时性。
四、无线技术参数

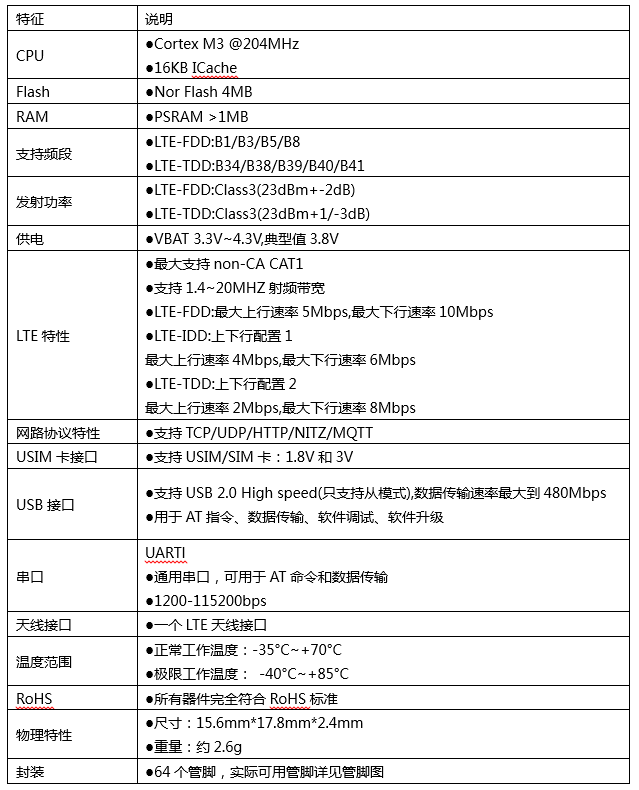

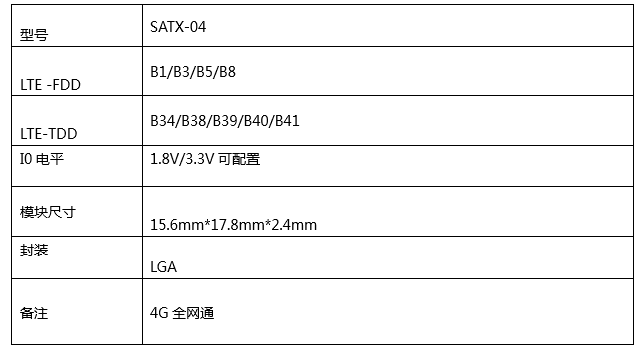

产品参数
五、通讯模块配件
- SATX-04 DTU 1台据用户订货情况包装
- 2G/3G/4G全频天线1根
- 合格证和保修卡
- 可选配件
- 12V电源适配器
- 主模块连接配套连接线
六、设备外观

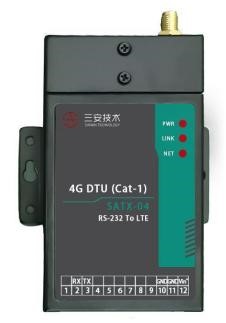

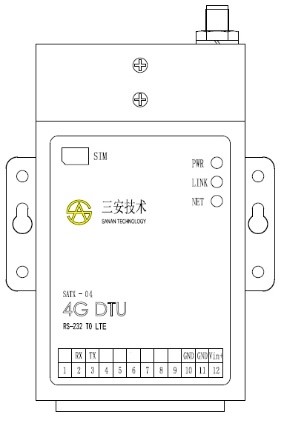

外观示意图
1、用户接线端子：供电输入端，数据传输端口
2、状态指示灯：用于显示系统运行及网络、数据状态。
- PWR:指示设备供电及运行状态
- LINK:指示设备连接数据中心状态
- NET :指示设备网络状态
3、SIM卡安装位：根据支持的网络类型选择对应的SIM卡，插入SIM卡即可
4、天线接口：射频同轴连接器,包含在模块上
5、尺寸：长*宽*高（mm）：112*70*32
六、接线端子定义
- 2 针：RS-232串口 RX(数据接收)
- 3 针：RS-232串口 TX(数据发送)
- 10针：GND(RS-232串口接地)
- 11针：GND（直流12V电源负极）
- 12针：Vin+(直流12V电源正极)
七、安装要求
- 模块固定：利用通讯模块两端的安装耳将通讯模块固定在挂板上或合适位置；
- 天线安装：将天线拧到天线座中，并拧紧否则影响通讯信号质量；
- 数据线安装：插好下端的数据连接线；
- 安装SIM卡：拧开通讯模块上端的两个螺丝，拆下盖子，盖子下有SIM卡插槽。打开插槽，按斜口标识方向装入SIM卡（注意切勿在接通电源情况下安装卡，否则将造成通讯模块或SIM卡损坏）。
八、状态显示
1、送电后，电源指示灯（PWR）应亮；
- 等待大约1分钟左右，最下面的蓝色指示灯（NET）应连续闪烁；
3、蓝色指示灯短暂闪烁一会儿后，中间黄色指示灯（LINK）常亮，标识模块已上线，可以进行正常通讯。
九、
故障处理
1、送电后，电源指示灯不亮，应检查端子上11、12脚，应有直流12V电压（11脚直流负，12脚直流正），如没有，查给通讯模块供电的直流电源是否正常；
2、送电后，网络信号灯蓝灯不闪，更换新卡，如仍不闪，更换通讯模块。
十、注意事项
- 通讯模块串口通讯波特率需要与监控终端一致，默认为1200bps；
- UDC ID:默认为00000000500,根据现场的实际号进行修改，如100号节点，则通讯模块UDC ID修改为：00000000100。
